STRONG kuličkový částečný výsuv 17/342mm 10kg
Kód produktu: 2173
Cena s DPH
48,4 Kč /
Cena bez DPH
40 Kč /
Celková cena
48,4 Kč
skladem
výška pojezdu 17 mm, šířka pojezdu 10 mm. délka po vysunutí 555 mm. ve vnitřní části pojezdu jsou otvory průměru 5mm, umístěny jsou po třech, středy jsou vzdáleny 8 mm, potom následuje mezera 16 mm. na vnější části jsou...
| Nejmenší odebíratelné množství | 1 pár |
|---|---|
| Formát materiálu (mm) | 342 x 12 |
| Tloušťka materiálu (mm) | 20 |
| Kód zboží | 2173 |
| Značka | Strong |
Obrázky jsou pouze ilustrační a nemusí odpovídat skutečnosti. Parametry skutečného provedení jsou obsaženy v názvu a popisu produktu.

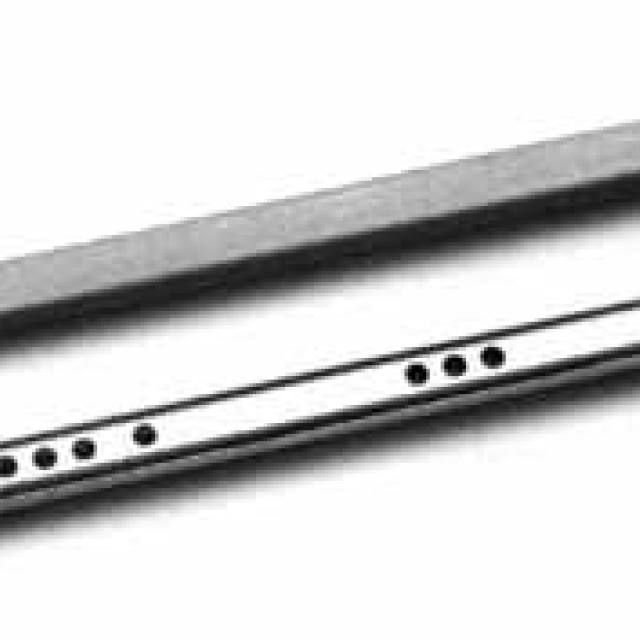

výška pojezdu 17 mm, šířka pojezdu 10 mm. délka po vysunutí 555 mm. ve vnitřní části pojezdu jsou otvory průměru 5mm, umístěny jsou po třech, středy jsou vzdáleny 8 mm, potom následuje mezera 16 mm. na vnější části jsou v dva otvory s metrickým závitem, první je od vysunovaného kraje 32mm, druhý 44 mm. na zadní straně je otvor v průměru 5 mm 10 mm od kraje.
montáž: do šuplíku se musí vyfrézovat drážka široká 17 mm. potom se našroubuje pojezd na korpus. do šuplíku musíme vyvrtat otvor naproti díře na pojezdu s metrickým závitem. potom se šuplík vloží do korpusu na našroubované pojezdy. zevnitř šuplíku se pojezd zafixuje šroubem s metrickým závitem proti pohybu dopředu a dozadu.
