STRONG kuličkový částečný výsuv 17/182mm 10kg
| Nejmenší odebíratelné množství | 1 pár |
|---|---|
| Formát materiálu (mm) | 182 x 12 |
| Tloušťka materiálu (mm) | 20 |
| Kód zboží | 2316 |
| Značka | Strong |

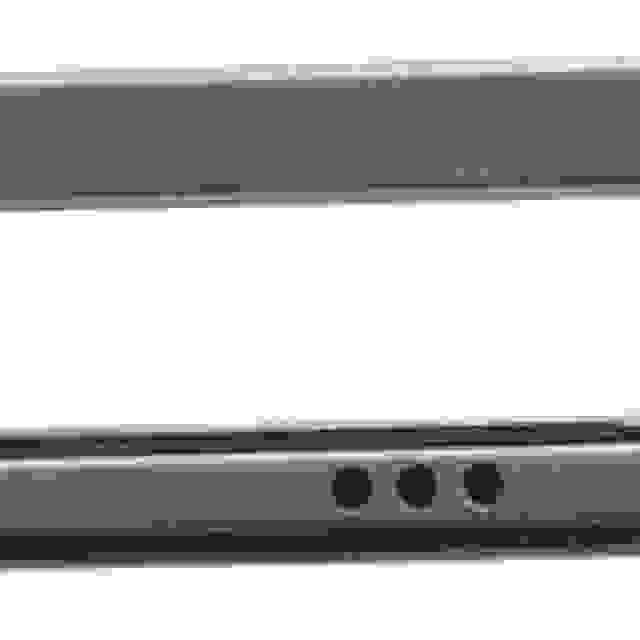

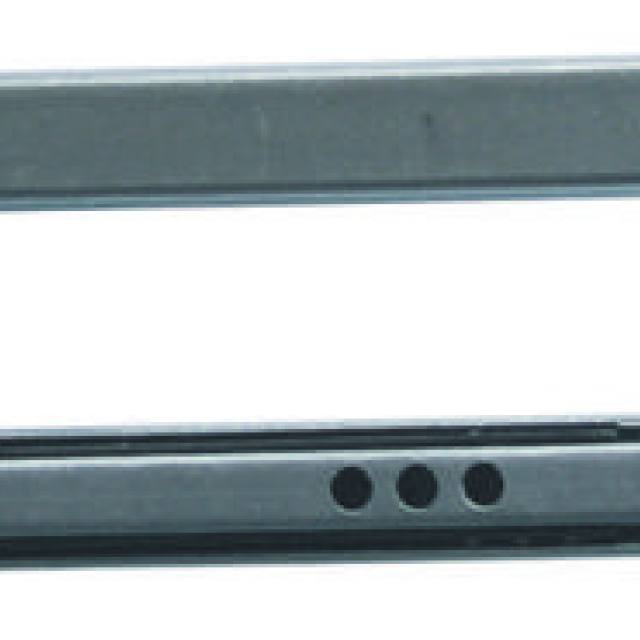

Výška pojezdu 17mm, šířka pojezdu 10mm, délka po vysunutí 315mm. Ve vnitřní části pojezdu jsou otvory průměru 5mm, umístěny jsou po třech, středy jsou vzdáleny 8mm, pak následuje mezera 16mm. Na vnější části jsou dva otvory s metrickým závitem, první je od vysunovaného kraje 32mm, druhý 44mm. Na zadní straně je otvor průměru 5mm umístěný 10mm od kraje.
Montáž: Do šuplíku se musí vyfrézovat drážka široká 17mm. Pojezd se našroubuje nejprve na korpus. Do šuplíku nutno vyvrtat otvor naproti závitovému otvoru. Následně se šuplík vloží do korpusu na našroubované pojezdy a zevnitř šuplíku se pojezd zafixuje šroubem s metrickým závitem proti pohybu dopředu/dozadu.
Uvedené alternativy Hettich KA 1730 nejsou vzhledem k odlišné konstrukci výsuvu 100%ní náhradou 1:1, je doporučena zkušební montáž. U výsuvů Hettich je základním parametrem pro volbu hodnota "délka zásuvky", tzn. délka bočnice zásuvky s vyfrézovanou drážkou.
