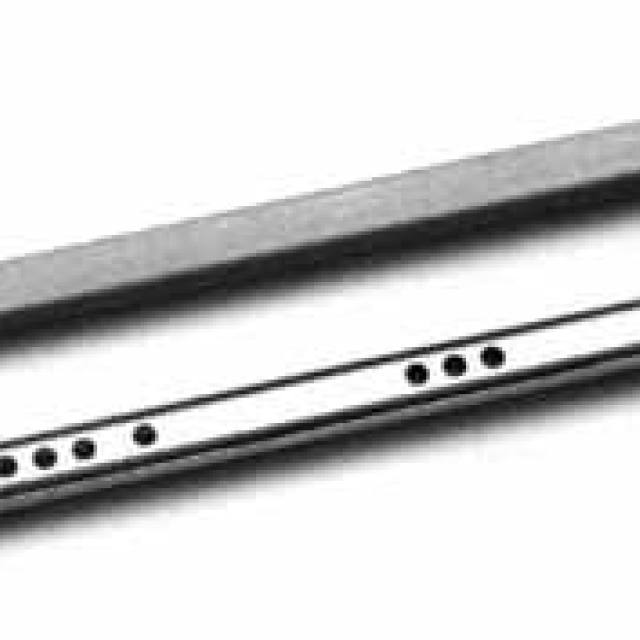

STRONG kuličkový částečný výsuv 17/438mm 10kg
Kód produktu: 3878
Cena s DPH
46,59 Kč /
Cena bez DPH
38,5 Kč /
Celková cena
46,59 Kč
do 3 – 5 dnů
výška pojezdu 17 mm, šířka pojezdu 10 mm. délka po vysunutí 780 mm. ve vnitřní části pojezdu jsou otvory průměru 5mm, umístěny jsou po třech, středy jsou vzdáleny 8 mm, potom následuje mezera 16 mm. na vnější části jsou...
| Nejmenší odebíratelné množství | 1 pár |
|---|---|
| Formát materiálu (mm) | 438 x 12 |
| Tloušťka materiálu (mm) | 20 |
| Kód zboží | 3878 |
| Značka | Strong |
Obrázky jsou pouze ilustrační a nemusí odpovídat skutečnosti. Parametry skutečného provedení jsou obsaženy v názvu a popisu produktu.
výška pojezdu 17 mm, šířka pojezdu 10 mm. délka po vysunutí 780 mm. ve vnitřní části pojezdu jsou otvory průměru 5mm, umístěny jsou po třech, středy jsou vzdáleny 8 mm, potom následuje mezera 16 mm. na vnější části jsou v dva otvory s metrickým závitem, první je od vysunovaného kraje 32mm, druhý 44 mm. na zadní straně je otvor v průměru 5 mm 10 mm od kraje.
montáž: do šuplíku se musí vyfrézovat drážka široká 17 mm. potom se našroubuje pojezd na korpus. do šuplíku musíme vyvrtat otvor naproti díře na pojezdu s metrickým závitem. potom se šuplík vloží do korpusu na našroubované pojezdy. zevnitř šuplíku se pojezd zafixuje šroubem s metrickým závitem proti pohybu dopředu a dozadu.
